百德首頁
10年百德，10年信賴特種合金標準件及制品的研發和生產
服務熱線 :
0515-85516555

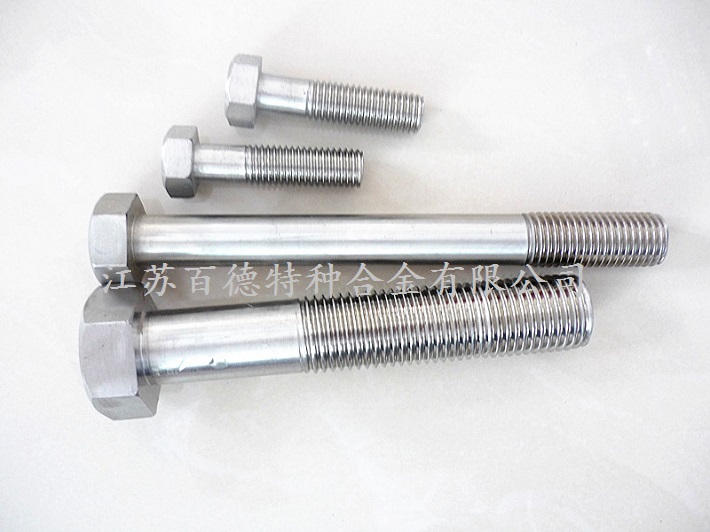

不銹鋼253MA/S30815/1.4835螺栓
相近牌號
| UNS | AISI/ASTM | W.Nr |
| S30815 | 253Ma | 1.4835 |
不銹鋼253MA/S30815/1.4835的化學成分
| 合金 | % | 鎳 | 鉻 | 鐵 | 碳 | 錳 | 硅 | 硫 | 氮 | 鈰 | 磷 |
|
253MA |
最小 | 10 | 20 | 余量 | 0.05 | — | 1.4 |
|
0.14 | 0.03 |
|
| 最大 | 12 | 22 | 0.10 | 0.8 | 2.0 | 0.03 | 0.20 | 0.08 | 0.04 |
不銹鋼253MA/S30815/1.4835的物理性能
| 密度 | 7.98g/cm3 |
| 熔點 | 1398～1420℃ |
不銹鋼253MA/S30815/1.4835在常溫下合金的機械性能的最小值
| 合金狀態 |
抗拉強度 Rm N/mm2 |
屈服強度 RP0.2 N/mm2 |
延伸率 A5% |
布氏硬度 HB |
| 熱軋 | 450 | 180 | 35 | ≦210 |
不銹鋼253MA螺栓合金具有以下特性：
253MA是一種耐熱奧氏體不銹鋼（Austenitic stainless steel），為需要高蠕變強度（creep strength）和良好抗腐蝕力的應用而設計。其使用溫度范圍為850~1100 ℃。
253MA的化學成分是平衡的，使得該鋼在850℃-1100℃溫度范圍內具有最適宜的綜合性能，極高的抗氧化性，起氧化皮溫度高達1150℃；極高的抗蠕變型變能力和蠕變斷裂強度；在大多數氣體介質中具有很好的抗高溫腐蝕能力和耐衡刷腐蝕能力；高溫時有較高的屈服強度和抗拉強度；良好的可成型性和可焊接性，以及足夠的可切削性。
除了合金元素鉻和鎳之外，253MA不銹鋼還含有少量的稀土金屬（Rare Earth Metals,REM），從而明顯地改善了其抗氧化能力。添加了氮以改善蠕變性能并使這種鋼成為完全的奧氏體。盡管鉻和鎳含量相對來說較低，但這種不銹鋼有許多情況下具有與高合金化的合金鋼和鎳基合金相同的高溫特性。
不銹鋼253MA螺栓 應用范圍應用領域：
253MA廣泛應用于燒結設備、高爐設備、鋼熔化、熔爐和連續澆鑄設備、軋鋼機（加熱爐）、熱處理爐和附件、礦物設備及水泥生產設備等。
不銹鋼316Ti螺栓
類別：不銹鋼六角螺栓
頭型：外六角螺紋
公差：6G
材料：316Ti
性能等級：8.8
螺紋規格：M6~M100
頭部對邊長度：10-120（mm）
頭部厚度：6.6-60（mm）
總長度：30~800（mm）
手機網站
